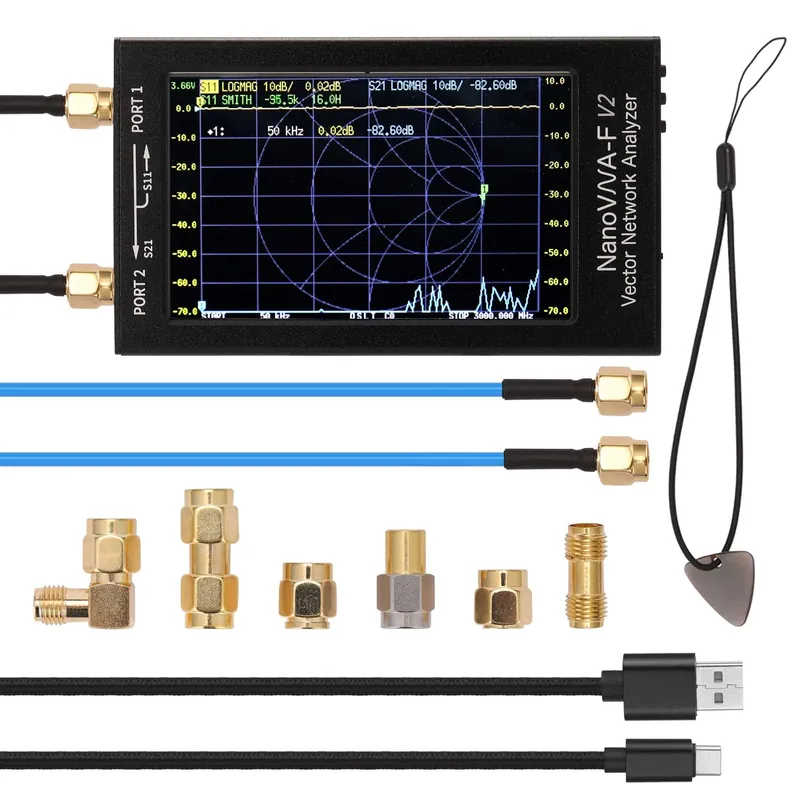

Il NanoVNA-F V2 analizzatore vettoriale rende facile misurare le proprietà più importanti di antenne, filtri, cavi, circuiti oscillanti e altri assemblaggi.
Le due porte dell’analizzatore offrono la possibilità di misurare i parametri di dispersione S11 e S21 (o S12 e S22), cioè la misura della riflessione su una porta (S11) e la trasmissione dalla porta 1 alla porta 2 (S21).
Per una maggiore precisione, questo processo di misurazione deve essere calibrato. Un set di calibrazione (Aperto, Corto, Carico, 2 cavi di misura) è incluso.
Il NanoVNA-F V2 offre una memoria per un massimo di 5 calibrazioni che possono essere riutilizzate nelle stesse condizioni di misura.
Il funzionamento avviene tramite il display LC a colori (touch display) e tre pulsanti sul lato. Il menu è strutturato in modo logico e permette il funzionamento senza un manuale dopo un breve periodo di formazione.
Un software gratuito è disponibile per il funzionamento con un PC Windows.
CARATTERISTICHE PRINCIPALI
- VNA da 50 kHz a 3 GHz
- LCD a colori da 4,3? a sfioramento
- 2x prese SMA (S11, S21)
- Molti accessori inclusi
- S21 Gamma dinamica >70 GHz, > 60 dB@3 GHz
- S11 Gamma dinamica > 50 GHz, > 40 dB@3 GHz
- Max. 4 canali, max. 4 marcatori
- Software per PC gratuito
- Batteria 5000 mAh (circa 7 ore di funzionamento)
