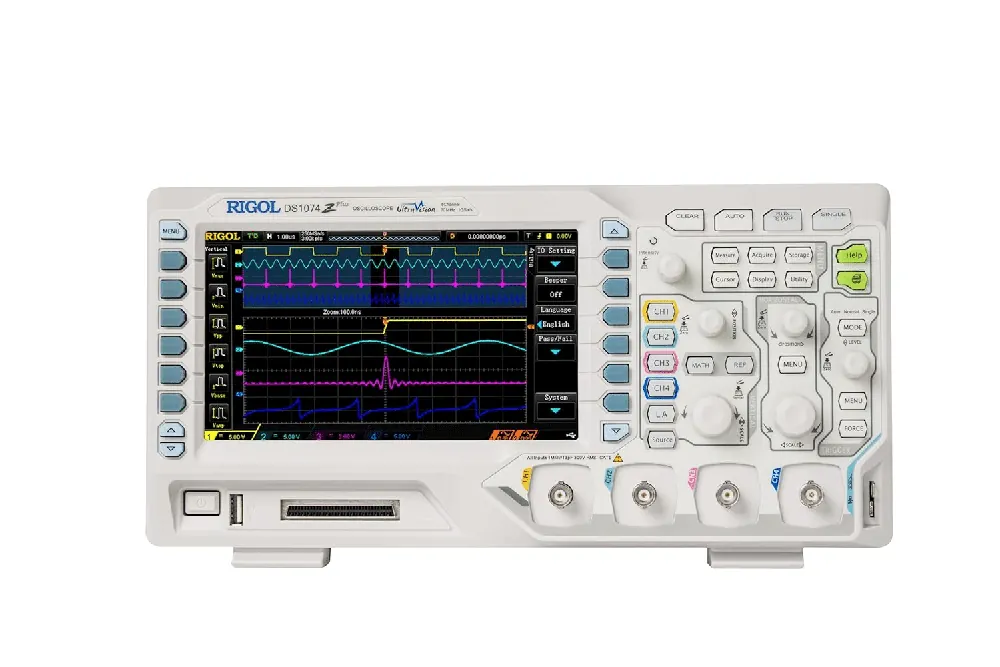

Rigol DS1074Z-S plus Oscilloscopio Digitale, 4Ch, 70MHz, 1Gsa/S, 24Mpts, 30K Wfms/S, Trigger E Decodifica, Generatore 2CH Integrato, Aggiornabile a MSO
- ?Elenco accessori?Unità principale X1, Sonda X4, Cavo di alimentazione X1, Cavo USB X1, Certificato di calibrazione X1, Carta di garanzia X1, Lista imballaggio X1.
- ?Indicatori chiave?70MHz bandwidth, 1G Sa/s sampling rate, 24Mpts memory depth, 4 analog channels, 16 digital channels, maximum waveform capture rate 30000 wfms/s, 25MHz signal generator.
- ?Registrazione e riproduzione?Funzione di registrazione gratuita delle forme d’onda per registrare le modifiche delle forme d’onda e riprodurre comodamente le forme d’onda per identificare i problemi.
- ?Bus Trigger e Decodifica?Funzione di trigger e decodifica del bus gratuita, supporta RS232/UART, I2C, SPI.
- ?Display digitale fluorescente?Display di fluorescenza digitale, visualizzazione in scala di grigi simile all’effetto di visualizzazione della fluorescenza, con piccole variazioni nella forma d’onda.
- ?[Doppia sorgente di segnale da 25MHz?Due generatori di forma d’onda arbitraria gratuiti da 25MHz combinano un oscilloscopio, un analizzatore logico e una sorgente di segnale in uno, consentendo un ambiente di test più efficiente.
Caratteristiche del prodotto
- Larghezza di banda del canale analogico: 100 MHz, 70 MHz, 50 MHz
- 4 canali analogici, 16 canali digitali (disponibile solo per DS1000Z Plus configurato con la sonda logica RPL1116)
- Velocità di campionamento in tempo reale fino a 1 GSa/s
- Profondità di memoria fino a 24 Mpt
- Velocità di acquisizione delle forme d’onda fino a 30.000 wfms/s
- Funzioni di registrazione e riproduzione di forme d’onda in tempo reale fino a 60.000 fotogrammi hardware
- Innovativa tecnologia “UltraVision
- Varie funzioni di trigger e decodifica del bus
- Basso rumore di fondo, intervallo di scala verticale: 1 mV/div a 10 V/div
- Generatore di forme d’onda funzione/arbitrarie a doppio canale da 25 MHz incorporato (solo per oscilloscopio digitale con canali sorgente)
- Varie interfacce: USB Host&Device, LAN (LXI), AUX
- Design industriale innovativo e delicato, facile da usare
- LCD TFT da 7 pollici WVGA (800×480), display a colori a gradazione di intensità
Frequenza di aggiornamento della forma d’onda di 30000 WFMS/S
La frequenza di aggiornamento della forma d’onda di 30000 WFMS/s facilita l’individuazione di segnali anomali occasionali.
Profondità di archiviazione di 24 m
Profondità di memorizzazione standard di 24 m. Consente all’utente di tenere in piena considerazione la situazione generale e i dettagli della forma d’onda, mantenendo la massima frequenza di campionamento per un periodo di tempo più lungo, senza perdere alcun cambiamento della forma d’onda.
Funzione di registrazione e riproduzione della forma d’onda hardware
Fornisce opzioni di registrazione della forma d’onda, registra i cambiamenti della forma d’onda, riproduce facilmente la forma d’onda e individua la posizione del guasto.
Attivazione e decodifica del bus seriale
Fornisce trigger e decodifica del bus, supporta RS232 / UART, I2C, SPI bus
Display digitale fluorescente
Capacità di visualizzazione a più livelli di grigio, che fornisce un effetto simile a quello della visualizzazione fluorescente, e il cambiamento della forma d’onda può essere visto in una frazione di millisecondo.
