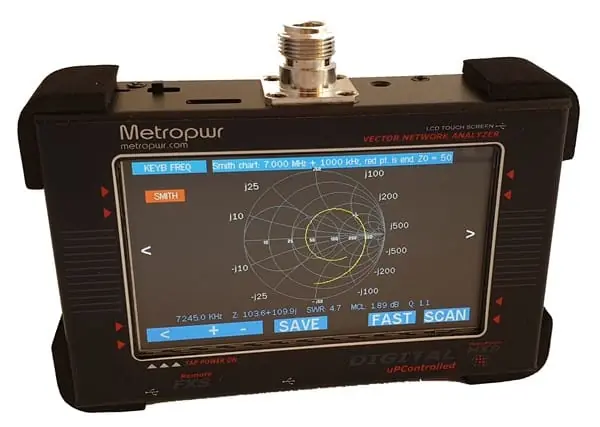

MetroPwr FX 700 analizzatore di rete vettoriale 0,1 / 700 MHz o comunemente chiamato analizzatore di antenna.
FX700 è un analizzatore di rete vettoriale 0,1 / 700 MHz utilizzato per misurare tutti i parametri di un’antenna. Dispone di un ampio display touch screen da 4,3 ”e di un potentissimo microprocessore a 32 bit che permette di visualizzare grafici e schemi di fabbro. Può misurare tutti i parametri R, Z, X, compreso il segno della reattanza. Può misurare la lunghezza dei cavi coassiali e rilevare un guasto su di essi. Può misurare la lunghezza dei cavi coassiali e rilevare un guasto su di essi un menu dedicato per la misurazione dei parametri del quarzo e un menu per misurare le antenne multibanda. Le caratteristiche principali:
- Misurazione R, Z, X (segno), SWR, Fase, Perdita di ritorno, Tdr, L, C
- Grafico di Smith
- TDR (riflettometro nel dominio del tempo)
- Misurazione della lunghezza del cavo
- Calibrazione OPEN, SHORT, LOAD (osl)
Fx700 può essere collegato al PC tramite la porta USB. È possibile esportare misurazioni, grafici e persino schermate del display. È compatibile con software di terze parti che funziona su Windows. È possibile stampare i grafici o creare un file pdf delle misure.
MANUALE D’USO
- MANUALE UTENTE ENG
- MANUALE D’USO IN ITALIANO
ANALIZZATORE METROPWR FX700 DI RETE VETTORIALE
Caratteristiche tecniche Metropwr FX700
- Copertura 0,1 / 700 MHz
- Display 4,3? colori
- Touchscreen capacitivo
- Connettore DUT N
- Misurazione R, Z, X (segno), SWR, Fase, Perdita di ritorno, Tdr, L, C
- Impedenza 50,75,100,150,300 ohm
- Calibrazione OPEN, SHORT, LOAD (osl)
- Carta Smith, misura antenna multibanda
- TDR (riflettometro nel dominio del tempo)
- Misurazione della lunghezza del cavo
- Memorizzazione della grafica su scheda sd / bmp, png
- Esporta immagini tramite sd
- Misura i parametri del quarzo
- Generatore di menu
- Scansione veloce / accurata
- Batteria agli ioni di litio inclusa (2600mA)
- Circuito di ricarica USB
- Firmware upgradabile via USB
- Tensione di esercizio 3,7 V.
- Dimensioni compatte 135 x 32 x 85 mm
- Peso 250gr
