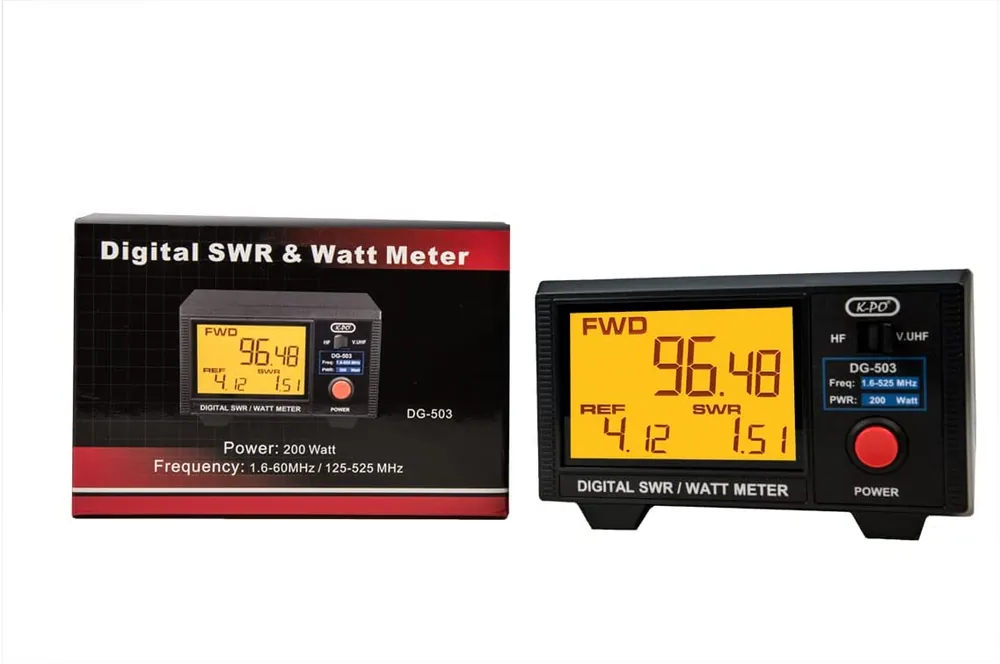

Il modello DG-503, versione da stazione base, per potenze fino a 200Watt con una precisione del 5% (minima potenza applicabile per visualizzare i ROS 1 Watt).
Il DG-503 funziona nelle bande da 1,6 a 60MHz e da 125 a 525MHz, con una potenza da 0 a 200 W, misura e visualizza contemporaneamente sull´ampio display retroilluminato da 3,5?, la potenza diretta, riflessa e i ROS. Dispone di ingressi e uscite separate con connettori SO-239, selezionabili frontalmente, per la banda HF/6m e 144/430MHz. Attenuazione di inserzione inferiore a 0,1 dB Dimensioni 140 x 84 x 122 mm e peso di 750gr, viene fornito del manuale d´uso in italiano e del cavo di alimentazione a 12Vcc per la retroilluminazione del display.
Specifiche:
| Frequency range | 1.6-60, 125-512 MHz |
| Max. Power | 200W |
| Accuracy | (AVG) +/- 5% |
| Insertion loss | 0.3 dB or lower |
| Testing functions | Fwd/Ref Power |
| Impedance | 50 ohm |
| Power source | DC 13.8 V |
| Connector | SO-239 |
| Dimension | 140W x 82H x 122D mm |
| Accessories | Operation Manual, 13.8 DC Wire |
