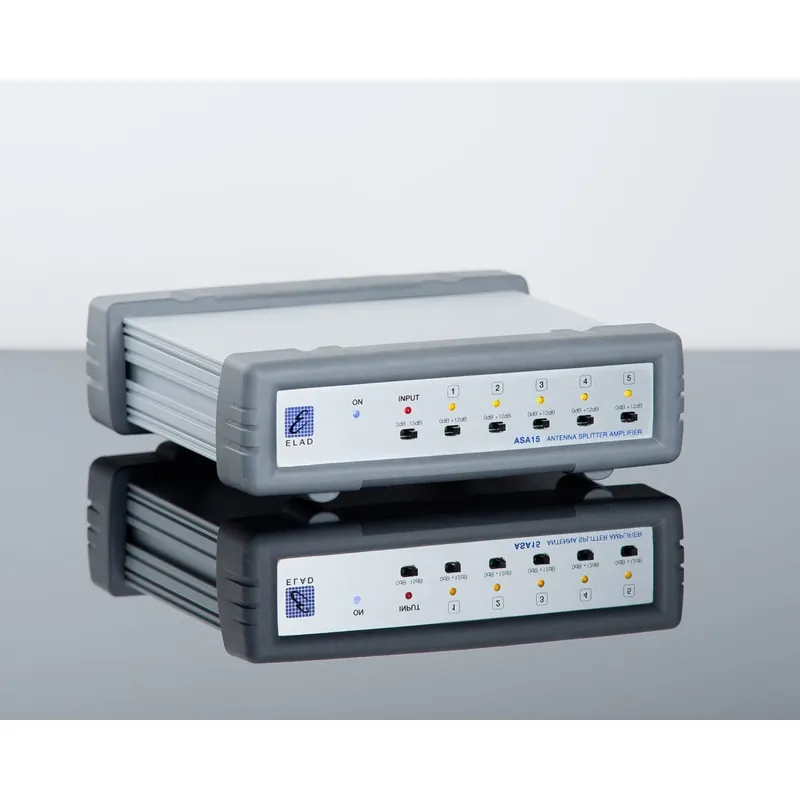

ASA-15: Antenna splitter da HF fino a 70 MHz.
L’antenna splitter ASA-15 distribuisce il segnale di un’antenna ricevente fino a cinque differenti ricevitori. Ognuno di questi può servirsi di un amplificatore individuale con guadagno fino a 12 dB. In aggiunta, un attenuatore da 15 dB é integrato sull’ingresso per attenuare segnali troppo forti. Il distributore interno é realizzato con amplificatori a basso rumore e previene la diafonia di un uscita rispetto alle altre. La configurazione selezionata é mostrata mediante i LED del pannello frontale. L’alimentatore (12V/1A) é incluso.
Questo splitter non é idoneo per trasmettitori.
Dati tecnici ASA-15
| Campo di frequenza | 9 kHz – 70 MHz |
| Alimentazione | 11 – 15 VDC, 300mA |
| Connettori | PL femmina |
| Guadagno | 0 dB, Impedenza: 50 ? |
| Contenitore | in robusto alluminio, protetto da gomma |
| Dimensioni | 200x200x55mm, Peso 1 Kg |
| Isolamento fra uscite | circa 50 dB @ 30 MHz |
| 1 dB Punto di compressione a 7 MHz | 15 dBm |
| IP3 a 7 MHz | 24 dBm |
