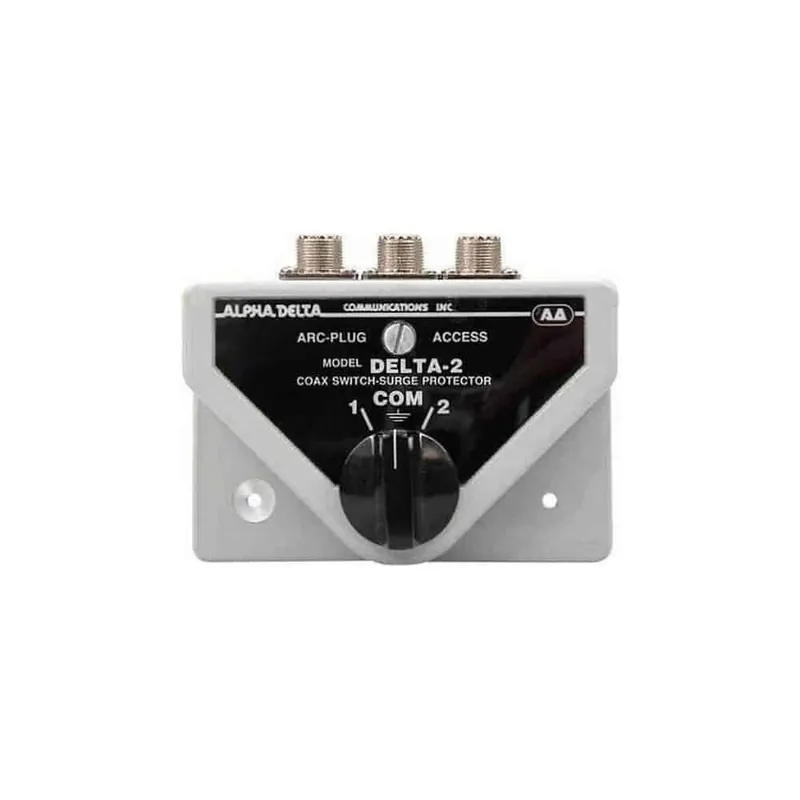

La eccellente qualità di questo progetto e’ caratterizzata da una fusione con una cavità a microstrip a impedenza costante per le UHF. Non sono usati commutatori a wafer con perdite, ma un solido sistema con cuscinetti a sfera. E nessuna incertezza su quale posizione e’ stata scelta.
Le posizioni non usate sono automaticamente messe a terra per ridurre le interazioni di rumore e le possibili scariche. Il famoso Alpha Delta Arc-Plug™ Cartidge protegge la posizione in uso. L’antenna in posizione in o out..e’ sempre protetta in entrambi i casi ! L’ Arc Plug e’ facilmente accessibile dal pannello frontale sicché’ si può montare il commutatore su qualunque superficie. Entrambi i modelli sopportano la piena potenza legale.
L’ VSWR e’ minore di 1.2:1 fino a 150 MHz, e minore di 1.5:1 a 450 MHz per la serie DELTA con connettori UHF.
I modelli con connettori tipo N hanno un VSWR minore di 1.2:1 fino a 500 MHz e minore di 1.5:1 a 1.2 GHz.
I commutatori con SO-239 (UHF) sono dimensionati per 1500 watts CW/FM fino a 30 MHz e 1000 watts da 30 a 450 MHz, assumendo un VSWR minore di 2:1. Valori piu’ alti di VSWR a piena potenza potrebbero falsare la ARC-PLUGcartridge. Isolamento di 60 dB fino a 450 MHz, tipicamente 70dB sotto i 30 MHz.
I commutatori con connettori di tipo N sono dimensionati per potenza fino a 1500 watts CW/FM fino a 150 MHz, 1000 watts da 150 a 500 MHz e 800 watts d 500 a 1.2 GHz. NOTA: 1.2 GHz, non 1.3 GHz. Isolamento di 60 dB fino a 500 MHz e 50 dB da 500 MHz fino a 1.2 GHz. Nelle ipotesi di un VSWR non piu’ grande di 2:1.
Tutti i modelli sono a così basse perdite che solitamente i cavi di interconnessione presentano più perdite dei commutatori stessi.
| Tipo | Delta-2 B | Delta-2N B | |
|---|---|---|---|
| Range di frequenza | 0-450 | 0-1500 | MHz |
| Max.Potenza a: 0 – 30 MHz 30 – 450 MHz 0 – 150 MHz 150 – 500 MHz 500 – 1200 MHz |
1500 1000 |
1500 1000 800 |
Watt CW/FM at SWR SWR < 2:1 |
| SWR <1.2:1 at <1.5:1 at |
150 450 |
500 1200 |
MHz |
| Crosstalk 30MHz 150MHz 450MHz |
60 >50 50 |
60 >50 50 |
dB |
| Connettori | PL | N | |
| No di connettori | 2 | 2 |
