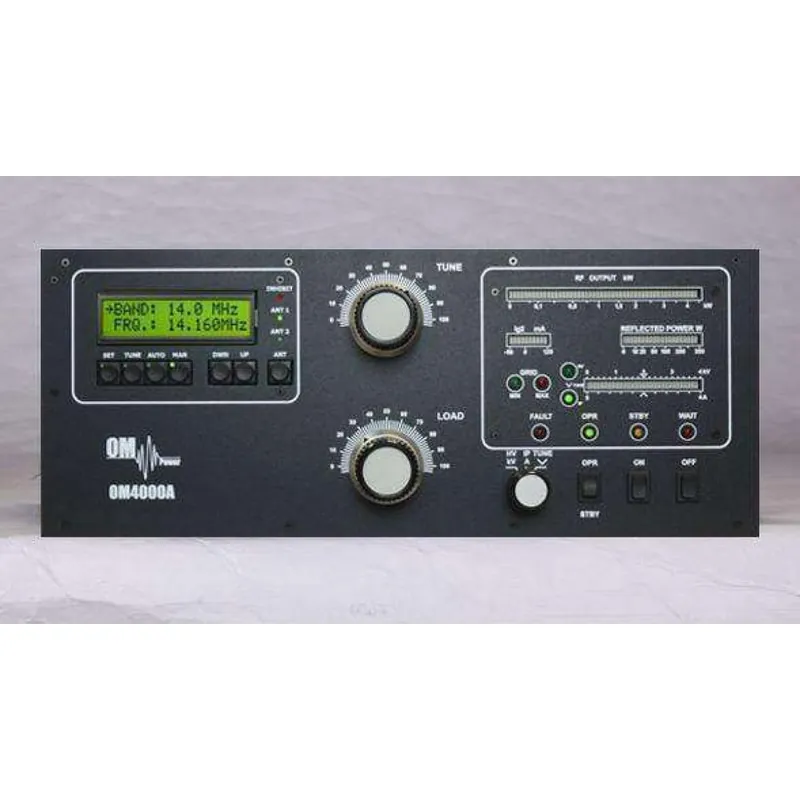

Il modello OM4000A è un amplificatore lineare di potenza automatica, progettato per l’uso su tutte le bande amatoriali 1,8-29,7 MHz (comprese le WARC) e tutte le modalità.
E’ dotato di due valvole in ceramica FU728F tetrodo.
I vantaggi di OM4000A:
- Passaggio automatico tra bande
- sintonizzazione automatica con nastro secondo segmenti
- Passaggio automatico del filtro passa-banda
- Passaggio automatico del commutatore d’antenna
- La possibilità di utilizzare 2 antenne diverse all’interno di una banda o segmento
- Piena compatibilità con
- – VENGO
- – YAESU
- – ELECRAFT
- – Ten-Tec Orion
- – Kenwood
- – Icom ricetrasmettitore protocollo utilizzando da dispositivi microHAM uscita -CI-V (MK II, MK2R, MK2R +, ecc)
- – Flex Radio Serie 6xxx
Specifica di OM4000A:
| la copertura di frequenza: | Bande amatoriali 1.8 – 29.7 MHz comprese WARC |
| Potenza di uscita: | 4000W in SSB e CW, 3000W in RTTY, AM e FM |
| Potenza di ingresso: | Di solito da 60 a 90W per la piena potenza di uscita |
| Impedenza di ingresso: | 50 Ohm, VSWR |
| Guadagno di potenza: | 17 dB |
| Impedenza di uscita: | 50 Ohm sbilanciato |
| Massima SWR di uscita: | 2:1 |
| Protezione SWR: | Passaggio automatico a STBY, energia quando riflessa è 350W o superiore |
| distorsione di intermodulazione: | 32dB sotto potenza nominale |
| Soppressione delle armoniche: | |
| tubi: | 2x FU728F tetrodo ceramica |
| Più fresco: | ventilatore centrifugo + ventilatore assiale |
| Alimentazione elettrica: | 2 x 230 V – 50 Hz una o due fasi |
| Transformers: | 2 pezzi di toroidale 3kVA trasformatore |
| Dimensioni: | 485 x 200 x 455 millimetri (larghezza x altezza x profondità) |
| Peso: | 46 kg |
| I circuiti di protezione: | – VSWR troppo alta |
| – Potenza di ingresso troppo alta | |
| – Potenza di uscita troppo alta | |
| – Tensione piastra troppo bassa | |
| – Corrente anodo troppo alta | |
| – Corrente dello schermo troppo alta | |
| – Corrente di griglia troppo alta | |
| – Mistuning di PA | |
| – Protezione commutazione Hot | |
| – Soft start per proteggere le fusibili | |
| – “Switch-on di blocco” a amplificatore aperto | |
| Indicatori LED: | – Corrente a griglia controllo (Ig1) – 2 LED |
| – WAIT – (. 150 sec) preriscaldamento del tubo | |
| – STBY – standby | |
| – OPR – modalità di funzionamento | |
| – GUASTO – fallimento, lo spegnimento per circa. 2 sec. | |
| – BLOCCO – condizione di funzionamento | |
| – ANT 1 – che ANT è in uso | |
| – ANT 2 – che ANT è in uso | |
| – ANT – selezione ANT | |
| indicazioni grafico a barre: | – Potenza – 50 LED |
| – Potenza riflessa – 20 LED | |
| – Corrente Ig2 – 10 LED | |
| – Tensione anodica, corrente anodica, tuning – 30 LED |
