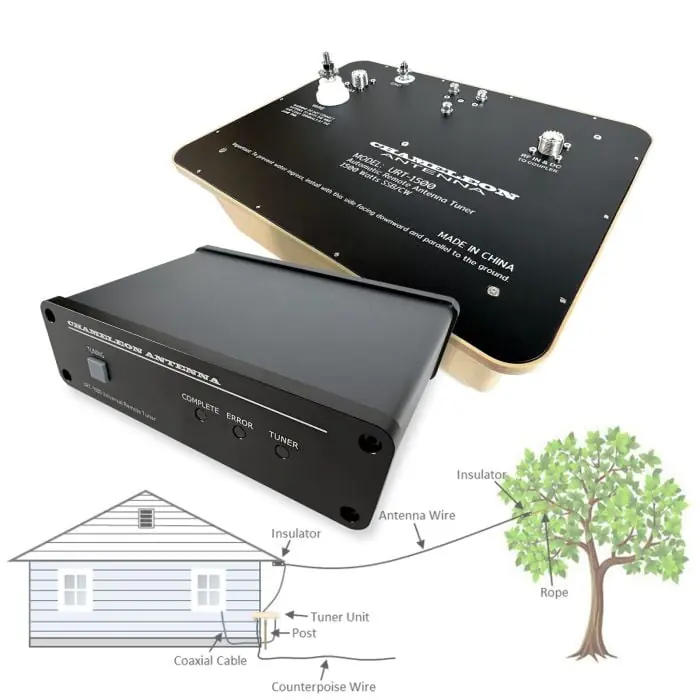

Il CHA URT-1500 è un sintonizzatore potente, versatile e robusto, sviluppato appositamente per l’uso esterno.
Offre una sintonizzazione ottimale dell’antenna per un’ampia gamma di applicazioni ed è compatibile con quasi tutti i modelli di antenna e ricetrasmettitore. Il sistema è costituito da due componenti principali: l’unità sintonizzatore (modulo esterno), resistente alle intemperie, e l’unità accoppiatore (modulo interno). L’unità Tuner viene installata vicino al punto di connessione dell’antenna, mentre l’unità Coupler viene utilizzata per il controllo e l’alimentazione all’interno.
Caratteristiche principali:
- Ampia gamma di frequenze: supporta la sintonizzazione nell’intera gamma di onde corte da 1,8 a 30,0 MHz.
- Alta potenza: gestisce fino a 1500 W in SSB/CW, 800 W per i modi digitali e 400 W per i modi continui come AM, RTTY e WSPR.
- Sintonizzazione rapida: si adatta ad antenne con differenze di impedenza fino a 16:1 in soli 8 secondi; le frequenze memorizzate vengono richiamate in 0,1 secondi (16.000 posizioni di memoria).
- Struttura resistente alle intemperie: il sintonizzatore è progettato per installazioni permanenti all’aperto e riduce al minimo le perdite dovute a un elevato SWR sulla linea di alimentazione.
- Compatibilità universale: funziona con qualsiasi ricetrasmettitore senza cavi di controllo specifici per la marca, grazie all’unità di accoppiamento alimentata biometricamente.
- Opzioni d’antenna versatili: Supporta antenne alimentate coassialmente (ad es. V invertita, dipoli, antenne verticali) e alimentazioni con filo unipolare.
Tipi di antenna compatibili:
Il CHA URT-1500 può essere utilizzato con diversi tipi di antenna:
- Antenna a filo casuale (antenna a filo lungo): Le lunghezze dei fili casuali che non sono la metà della lunghezza d’onda delle bande operative forniscono prestazioni ottimali. I fili di contrappeso migliorano l’efficienza e sono collegati al connettore di terra dell’unità di sintonizzazione.
- Antenne verticali: Ideali per tutte le bande, ad esempio un’antenna verticale di 13 m di altezza per 160-6 m. È possibile aggiungere contrappesi o radiali accordati.
- Dipoli a “V” invertiti: l’unità di sintonizzazione viene installata il più vicino possibile al balun dell’antenna per ridurre al minimo le perdite.
Dati tecnici
| Product Name | CHA URT1500 |
|---|---|
| Min. Tune Power (W) | 5 |
| Banda supportate | 160m, 80m, 60m, 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m |
| Current Intake (A) | 2 |
| Tensione di funzionamento [V] | 12 – 14 V |
| Numero di memorie | 16000 |
| Tipo | Automatic Tuning |
| Temperature Range | -10 °C ~ +60 °C |
| Marca | Chameleon |
| Potenza mass. [W] | 1500 W |
| Gamma di frequenze | 1.8 – 30 MHz |
| Size W x H x D | Tuner Unit: 30 cm x 23,4 cm x 9,4 cm (2,1 kg); Coupler Unit: 12,7 cm x 10,4 cm x 4,3 cm (0,4 kg) |
