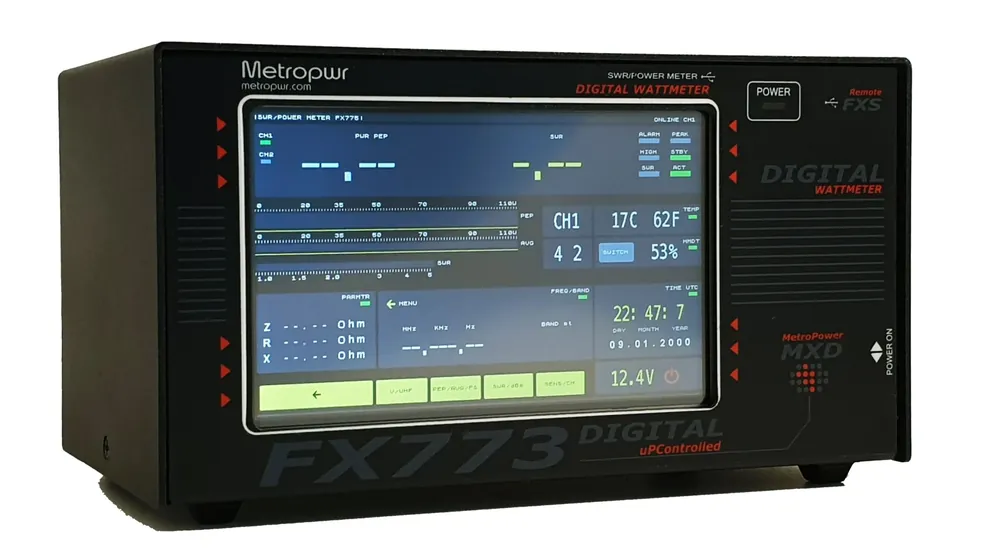

METROPWR FX773 Wattmetro Rosmetro da 3 a 5 kW, è un moderno MISURATORE DI POTENZA/SWR VETTORIALE completamente digitale. È composto da un wattmetro e un accoppiatore di potenza per misure fino a 3/5kW. Ha un design molto moderno e prestazioni molto elevate. Ha al suo interno un veloce processore a 32bit più un coprocessore per gestire tutte le misurazioni in tempo reale, e misurare Potenza (AVG, PeP, dBm), SWR, R, Z, X e altro. Dispone di un bus esterno veloce con il quale è possibile collegare in serie molti accessori:
SONDA DA 3 KW INCLUSA
- Posizioni dell’interruttore dell’antenna 1X4
- Interruttore radio 1X4 posizioni
- Accoppiatore direzionale 3/5kW
- Interruttori di alimentazione
- Accoppiatore VHF/UHF
Per comprendere le potenzialità del Wattmetro METROPWR FX773/FX775, allego alcuni schemi di collegamento. Le potenzialità sono enormi grazie alla scalabilità ed espandibilità dello strumento. Forse chiamarlo wattmetro è in qualche modo riduttivo poiché nel Metrovna ho pensato alla grande progettazione di uno strumento in grado di misurare quasi qualsiasi potenza a quasi tutte le frequenze e di gestire tutte le antenne e le radio allo stesso tempo. Insomma uno strumento UNICO nel suo genere e forse mai visto fino ad oggi. Per quanto riguarda il Metrovna, volevo integrare tutte le funzionalità degli strumenti commerciali e integrarle in un wattmetro altamente tecnologico. A partire dal design unico delle funzioni SMART, oltre agli strumenti comuni visti negli ultimi decenni. Richiamando le chat nelle foto sotto alcuni diagrammi di collegamento:
– Facile per HF/50MHz 3/5kWatt
– Doppio per HF/50MHz 3/5Kwatt + V/U Band
- Errori di misurazione
- Allarme SWR alto
- RX/TX/Attesa
- Monitoraggio ADC/ACT
- USB PC RX/TX
- Controlla Bus I2C
- Potenza AVG, PeP (scala autoranging 0,5W/5kW)
- Potenza espressa mW/W/kW e dBm
- CFA / RL
- Misuratore a doppia funzione Power AVG,P&P
- Misura la perdita di ritorno
- Parametro Misura Antenna Resistenza, Impedenza, Reattiva (R, Z, X) Fino a 3 / 5kW
- Tensione di alimentazione Vcc / USB
- Frequenza operativa MHz, KHz, Hz
- Banda OM operativa
Caratteristiche Tecniche VECTOR SWR/POWER METER METROPWR FX773/FX775
Dispone di un ampio display Lcd touch screen molto veloce e reattivo, con il quale è possibile monitorare:
Nella foto, il Metrowatt FX775 con il primo menu attraverso il quale è possibile visualizzare
Caratteristiche funzionali
Copertura 1,8/55 MHz 160/6mt + VHF/UHF
HF/55MHz Misura potenza AVG, PeP, dBm, R, Z, |X| , SWR, Frequenza
Ampia gamma di potenza autoranging 0,5 W/5 kW
V/U Misura SWR/Power/FWD/REF
Accoppiatori opzionali HF/50 MHz 0,5 W /3 kW (FX3) – 0,5 W/5 kW (FX5)
Accoppiatore VHF/UHF opzionale 200W (FX-VU)
Precisione Errore SWR <5%
Accoppiatore di direttività 30dB
Precisione Potenza Migliore 5%
Tensione di esercizio 13,8V
Dimensioni 205x120x109 mm
Peso 200gr
Display TFT 5″ (FX773) / 7″ (FX775) Touch screen a 16 K colori
up32bit + coprocessore
14 menu interni
Orologio UTC analogico/digitale interno
Porta USB del PC
Risoluzione ADC 16 bit
Porta EXP veloce
aggiornamento del firmware tramite USB
App Pc Software
