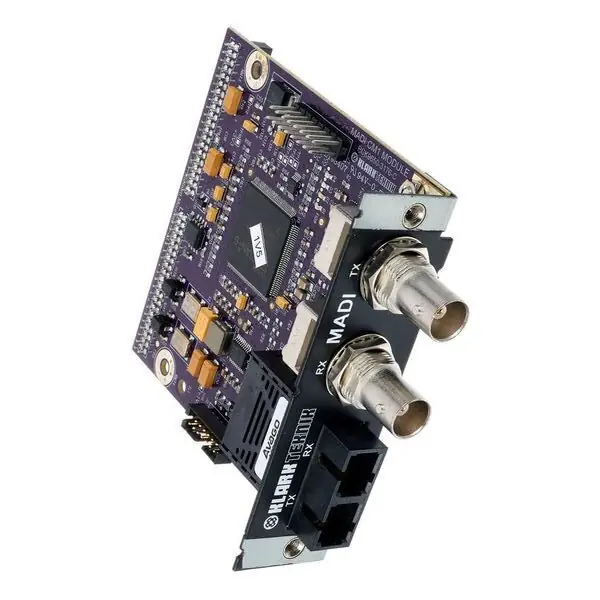

Modulo di rete MADI
Il KT MADI fornisce compatibilità MADI per i bridge di rete Klark Teknik DN9650 e DN9652 e dispone di fino a 64 o 32 canali bidirezionali rispettivamente a 48 kHz o 96 kHz. KT-MADI offre collegamenti punto-punto ad alte prestazioni sia su fibra ottica standard del settore che su connessioni in rame coassiale ed è ideale per interfacciarsi con apparecchiature di registrazione e riproduzione di terze parti.
KT-MADI è caratterizzato da un funzionamento ridondante doppio con failover automatico all’interfaccia in rame coassiale in caso di guasto dell’interfaccia in fibra ottica.
Il modulo di rete KT-MADI può fungere da master dell’orologio MADI, slave dell’orologio MADI oppure può sincronizzarsi con una delle sorgenti di orologio esterne disponibili nell’unità host Klark Teknik DN9650 o DN9652 .
KT-MADI è compatibile elettricamente e meccanicamente con il formato standard del settore Cirrus CM-1.
Specifiche di architettura e ingegneria
Il modulo di rete deve essere conforme alle specifiche elettriche e meccaniche del formato Cirrus CM-1 per fornire l’interfaccia del modulo di rete di terze parti.
Il modulo di rete deve fornire un’interfaccia MADI ed essere conforme allo standard AES10-2008 dell’Audio Engineering Society.
Il modulo di rete include interfacce sia in rame coassiale che in fibra ottica e deve supportare il failover ridondante dall’interfaccia ottica a quella in rame.
Il modulo di rete deve includere un connettore SC-Duplex per l’interfaccia ottica e connettori BNC da 75 ? per l’interfaccia in rame coassiale.
Il modulo di rete deve essere predisposto per selezionare la propria sorgente di clock come clock MADI master, clock MADI slave o da un clock esterno tramite l’interfaccia dell’unità host CM-1.
