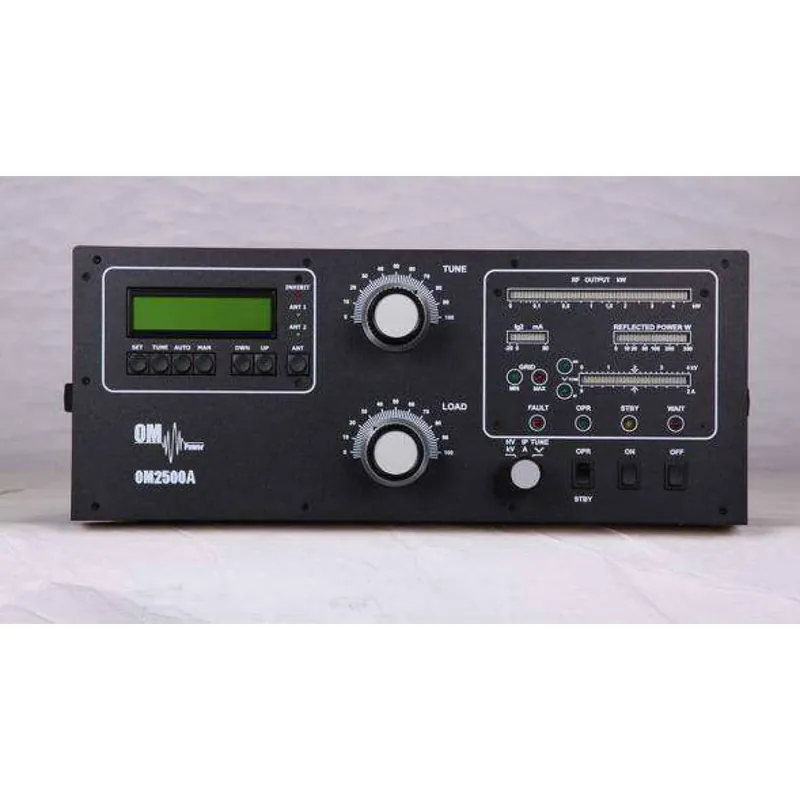

L’amplificatore lineare OM2500A è stato progettato per tutte le bande amatoriali da 1,8 fino a 29 MHz (tra cui WARC) e tutte le modalità.
E’ dotato di un tetrodo ceramica FU-728F.
I vantaggi di OM2500A:
- Passaggio automatico tra bande
- sintonizzazione automatica con nastro secondo segmenti
- Passaggio automatico del filtro passa-banda
- Passaggio automatico del commutatore d’antenna
- La possibilità di utilizzare 2 antenne diverse all’interno di una banda o segmento
- Piena compatibilità con
- – VENGO
- – YAESU
- – ELECRAFT
- – Ten-Tec Orion
- – Kenwood
- – Icom ricetrasmettitore protocollo utilizzando da dispositivi microHAM uscita -CI-V (MK II, MK2R, MK2R +, ecc)
- – Flex Radio Serie 6xxx
Specifiche OM2500A:
| la copertura di frequenza: | bande amatoriali 1.8 – 29.7 MHz compresi WARC |
| Potenza di uscita: | 2500 W in SSB e CW 2000 W in RTTY, AM e FM |
| Driver di Potenza: | 60 a 80 W per la piena potenza di uscita |
| Impedenza di ingresso: | 50 Ohm VSWR |
| l’amplificazione di uscita: | 17 dB |
| impedenza di uscita: | 50 Ohm sbilanciato |
| SWR massima di uscita: | 2:1 |
| Protezione SWR: | commutazione automatica a STBY, energia quando riflessa è 350W o superiore |
| distorsione di intermodulazione: | 32 dB al di sotto di uscita nominale |
| Soppressione delle armoniche: | |
| Tubo: | FU-728F tetrode ceramica |
| Più fresco: | ventilatore centrifugo + ventilatore assiale |
| Alimentazione elettrica: | 2 x 230 V – 50 Hz una o due fasi |
| Transformers: | 2 pc del trasformatore toroidale 2.0 kVA |
| I circuiti di protezione: | – SWR troppo alta |
| – Corrente anodo troppo alta | |
| – Corrente dello schermo troppo alta | |
| – Corrente di griglia troppo alta | |
| – Mistuning di amplificatore di potenza | |
| – Soft start per proteggere le fusibili | |
| – “Passare -on blocco” a amplificatore aperto | |
| indicazioni grafico a barre: | – Potenza – grafico a barre 50 LED |
| – Potenza riflessa – grafico a barre 20 LED | |
| – Corrente a schermo (Ig2 – grafico a barre 10 LED) | |
| – Tensione anodica, corrente anodica, tuning – grafico a barre 30 LED | |
| Indicatori LED: | – Corrente alla griglia di controllo (Ig1 – 2 LED) |
| – WAIT – preriscaldamento del tubo (180 sec) | |
| – STBY- standby | |
| – OPR – condizione di funzionamento | |
| – GUASTO – fallimento, lo spegnimento per circa. 4 sec | |
| – Inibizione – condizione di funzionamento | |
| – ANT 1 – che ANT è l’uso | |
| – ANT 2 – che ANT è l’uso | |
| – UP – DWN – lista del menu | |
| – MAN – funzionamento manuale | |
| – AUTO – funzionamento automatico | |
| – TUNE – messa a punto | |
| – ANT – selezione ANT | |
| parametri: | 485 x 200 x 455 millimetri (larghezza x altezza x profondità) |
| Peso: | 40 kg |
