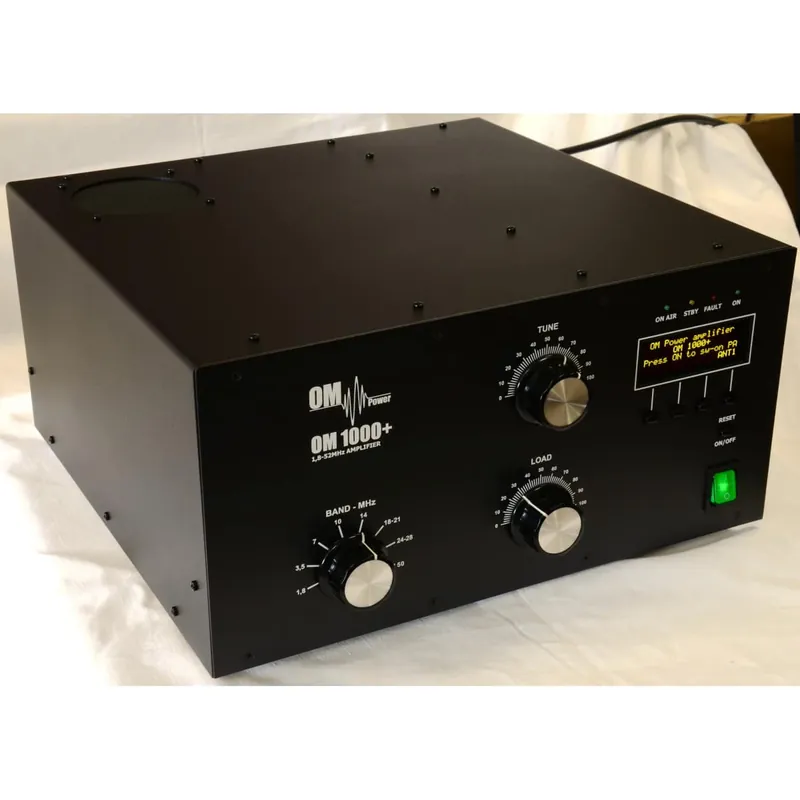

L’amplificatore lineare OM1000 + è progettato per tutte le bande amatoriali da 1,8 a 29 MHz (comprese le bande WARC) + 50 MHz e tutte le modalità.
È dotato di un tetrode ceramico GS-23B.
Specifiche
Copertura di frequenza: banda amatoriale da 1,8 a 29,7 MHz compreso WARC + 50 MHz
Potenza in uscita: 1200 + W PEP in SSB, 1000W CW sulle bande HF, 1000W PEP SSB, 800W CW su 50 MHz, 800W su RTTY
Potenza d’ingresso: da 35 a 40 W per potenza di uscita completa
Impedenza di ingresso:50 Ohm
VSWR
Amplificazione di uscita: 14 dB
Impedenza di uscita: 50 Ohm sbilanciato
Uscita massima SWR: 2: 1
Protezione SWR: Commutazione automatica su STBY quando la potenza riflessa è di 250 W o superiore
Distorsione dell’intermodulazione: 32 dBc
Soppressione di armoniche: min -50 dBc (tra 30-54 MHz meglio di 70dBc)
Tubo:GS-23B ceramica tetrode
Raffreddamento: centrifugo soffiante
Alimentazione: commutabili 220, 230, 240 V – 50Hz
Trasformatori: 1 toroidali trasformatore 1.6 kVA
Circuiti di protezione: – SWR troppo alta – corrente anodica troppo alta – corrente schermo troppo elevata – Grid corrente troppo elevata – Mistuning dell’amplificatore di potenza – Temperatura ad alta – Avvio morbido per protezione dei fusibili – Blocco interruttore all’amplificatore aperto
Indicazioni: – display OLED 4 x 20 caratteri indicatori LED: – stato ON – STBY- standby – FAULT – avvertenze e guasti indicatore – ON AIR – amplificatore in stato di trasmissione
Caratteristiche:
– Interruttore di antenna per 3 antenne
– Memoria per guasti e avvertimento, manutenzione facile
– Corrente di anodo di regolazione automatica (BIAS) – Nessuna necessità di regolare manualmente dopo la sostituzione del tubo
– Full QSK con depressione silenziosa in depressione
Parametri meccanici:
390mm x 195mm x 370mm (larghezza x altezza x profondità)
Peso:
23,5 kg
